Giải pháp đo lưu lượng siêu âm kẹp ngoài đường ống Flexim

Flexim là hãng số 1 thế giới về cung cấp thiết bị đo lưu lượng siêu âm dạng kẹp ngoài đường ống.

Ưu điểm công nghệ đo lưu lượng siêu âm kẹp ngoài của Flexim

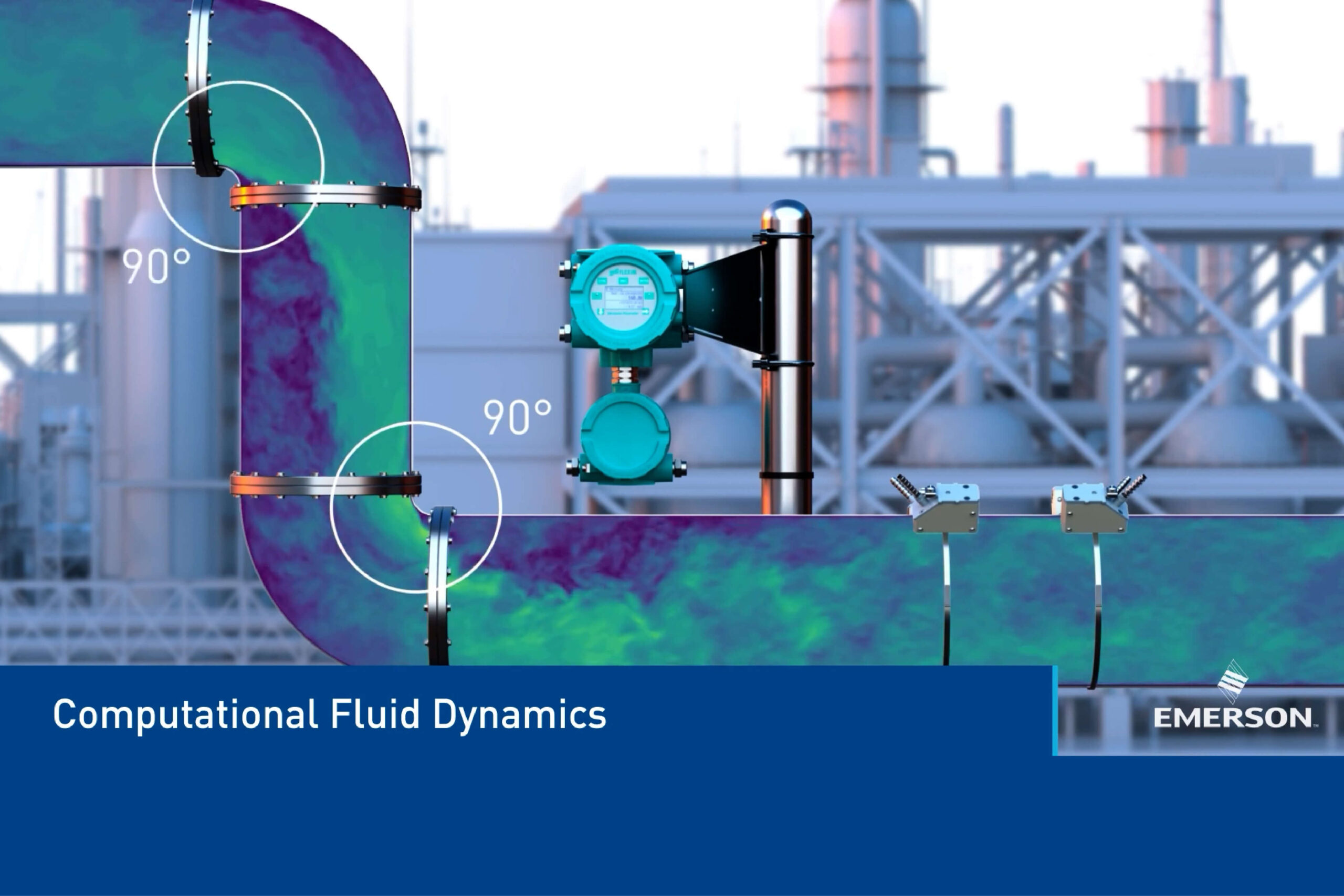

Sự khác biệt lớn nhất của thiết bị đo lưu lượng siêu âm Flexim so với các hãng khác trên thị trường  là khả năng chẩn đoán được chất lượng tín hiệu truyền/nhận giữa các bộ điện cực để chọn vị trí lắp đặt phù hợp khi vị trí lắp đặt không thỏa điều kiện lắp đặt chuẩn (10D phía trước và 5D phía sau thiết bị) và khả năng nhập thông số C trong các trường hợp đường ống cũ, lâu năm.

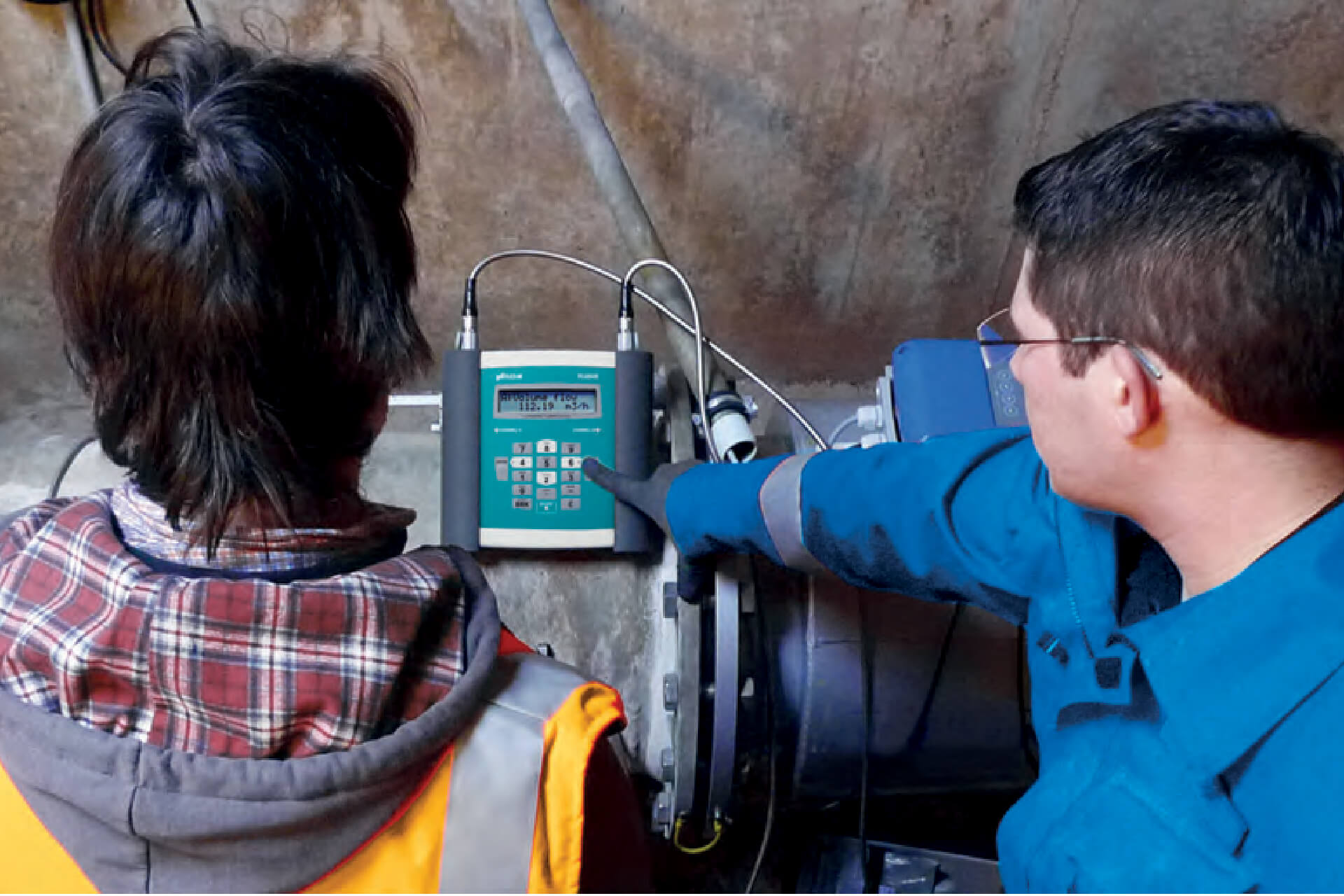

Công nghệ đo lưu lượng siêu âm kẹp ngoài đường ống của Flexim có 2 dạng: Dạng xách tay và dạng lắp cố định. Dùng để đo nhanh lưu lượng trên mạng lưới hoặc kiểm tra nhanh độ chính xác và ổn định các đồng hồ đang lắp đặt giúp tiết kiệm được thời gian, nhân lực và chi phí. Dễ dàng lắp đặt và vận hành.

• Dãy đường kính lớn. Độ chính xác cao (1% cho 2 cặp Transducer và 2% cho 1 cặp Transducer) và ổn định.
• Đo trên nhiều vật liệu ống khác nhau, tích hợp thiết bị đo độ dày thành ống và bộ nhớ lưu trữ dữ liệu lên đến 100000 giá trị. Đặc biệt, thiết bị đo lưu lượng nước được cho cả đường ống cũ, lâu năm mà không cần cắt ống
• Dãy đo rộng với đường kính ống từ DN6 đến DN6500
• Lắp đặt nhanh, khoảng 5~10 phút là có thể đo được vì có bộ phụ kiện gá lắp sẵn, có gắn nam châm đi kèm

Việt An Enviro xin giới thiệu đến với Quý Khách Hàng thiết bị kiểm tra lưu lượng trên mạng lưới và lưu lượng đường ống cho nhà máy nước của hãng Flexim – CHLB Đức mà công ty chúng tôi là đại lý phân phối duy nhất tại thị trường Việt Nam.

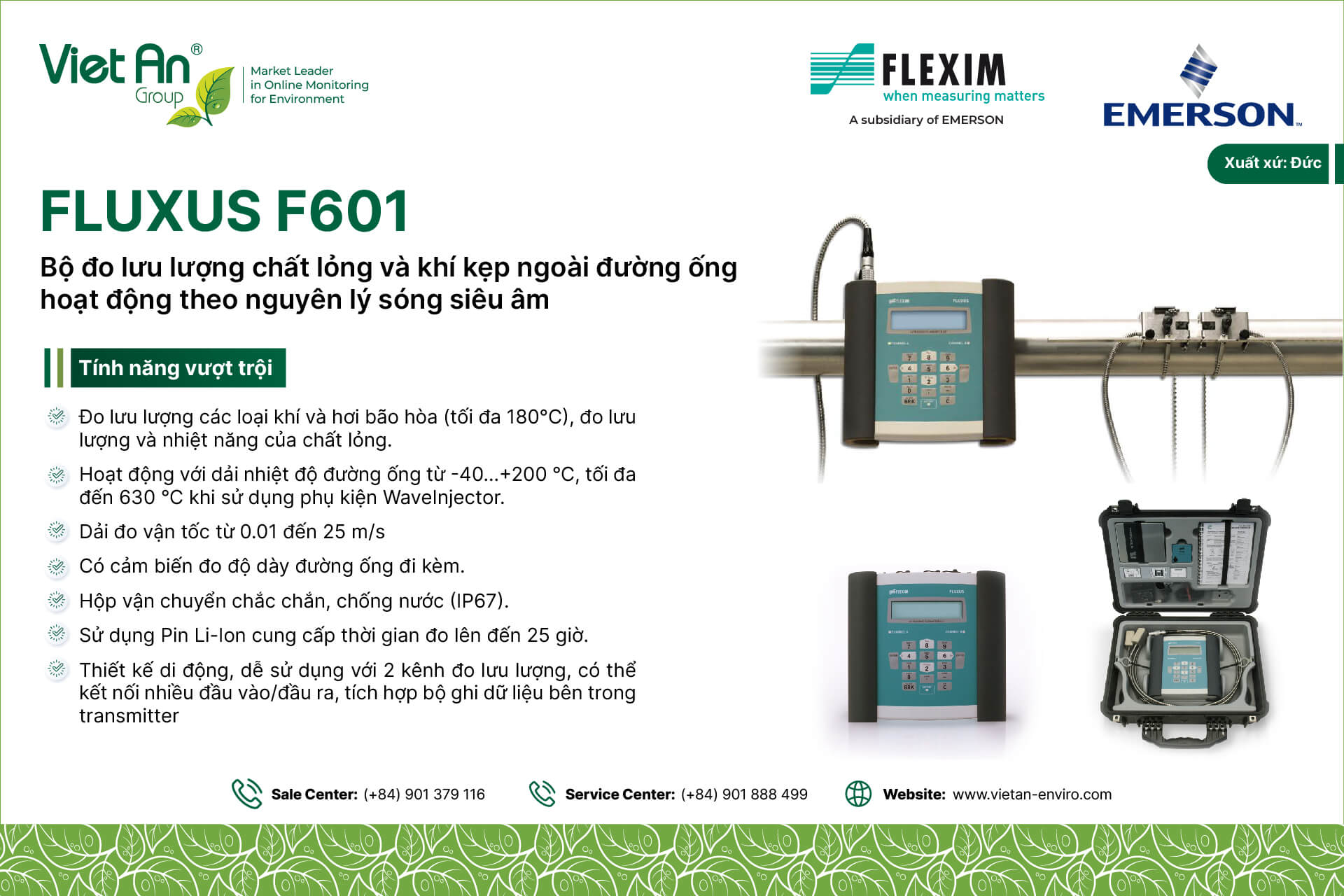

Fluxus F601/G601

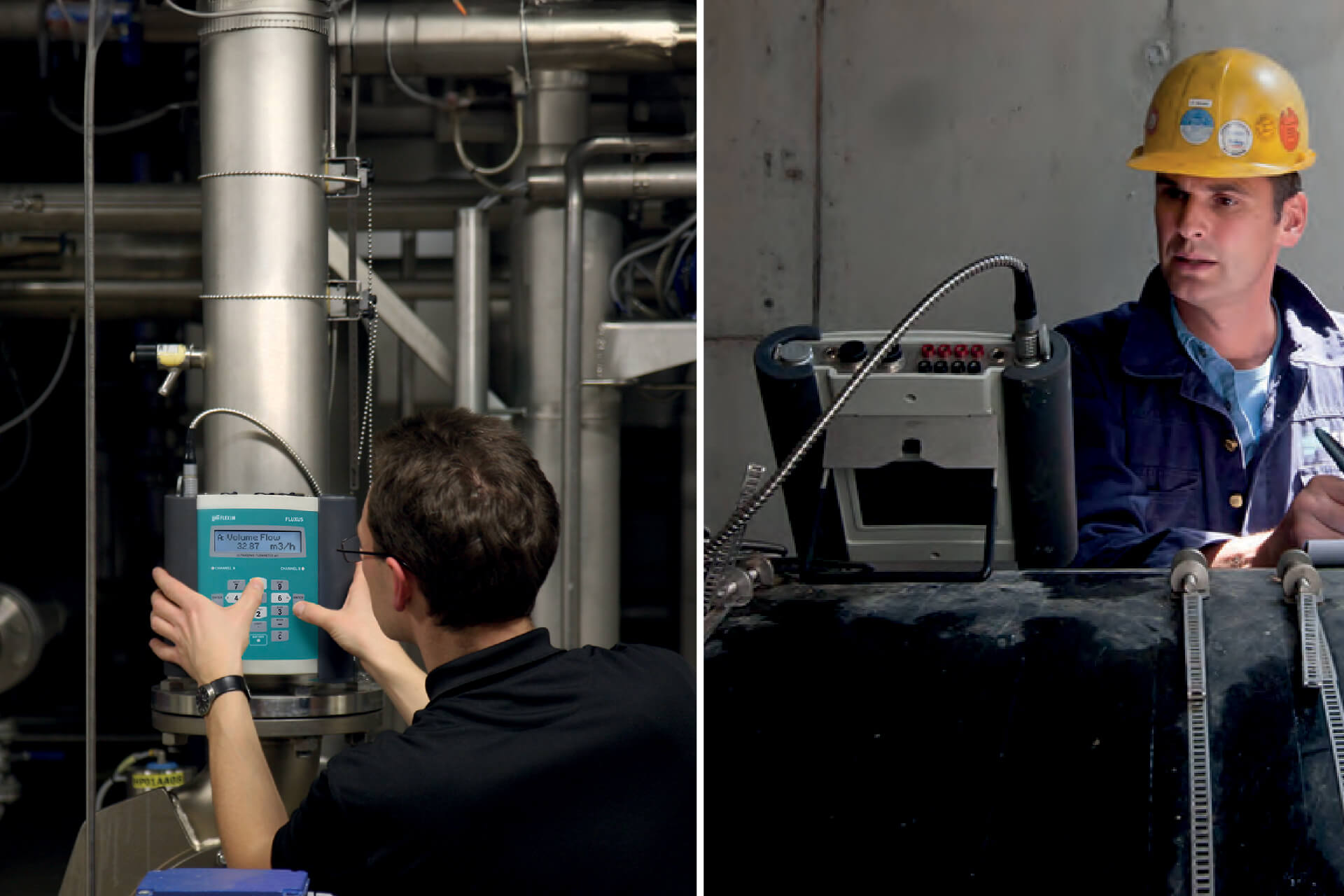

Đồng hồ Fluxus F601/G601 của Flexim đo lưu lượng dòng chảy bên trong đường ống dựa trên nguyên lý siêu âm kẹp ngoài. Fluxus F601/G601 là dạng thiết bị cầm tay đo lưu lượng không cần cắt cưa đường ống, cho kết quả một cách nhanh chóng sử dụng phương pháp sóng siêu âm với công nghệ kẹp ngoài dạng xách tay dùng cho đường kính ống 6-1600mm.

Tính năng nổi bật của F601/G601

• Đo lưu lượng dòng chảy hai chiều với tính linh động cao bằng phương pháp siêu âm kẹp ngoài đường ống.
• Độ chính xác cực kỳ cao với cả dòng chảy nhanh và chậm, ổn định ở nhiệt độ cao và điểm Zero.
• Với chất lỏng dễ dàng sử dụng thiết bị hiển thị với hai kênh tín hiệu, nhiều ngõ vào/ngõ ra, một điểm ghi nhận tín hiệu theo giao diện nối tiếp.
• Cấp độ bảo vệ chống nước, dầu và bụi bẩn (IP65)
• Pin Li-Ion cung cấp cho việc đo lường hoạt động lên đến 14 giờ.
• Tự động nạp dữ liệu hiệu chuẩn, phát hiện đầu dò một cách nhanh chóng, dễ dàng cài đặt (ít hơn 5 phút), cung cấp các kết quả ổn định, chính xác và lâu dài.
• Thiết kế thân thiện người sử dụng.
• Bộ phận Cảm biến hoạt động trong phạm vi rộng, với đường kính trong ống từ 6 – 6500mm và nhiệt độ chất lỏng từ -40 – 400°C
• Có sẵn đầu dò đo độ dày thành ống
• Thiết kế mạnh mẽ, chống nước (IP67) dễ dạng vận chuyển với các phụ kiện gọn gàng thuật tiện
• Chế độ HybridTrek tự động chuyển đổi giữa thời gian vận chuyển và chế độ NoiseTrek để đo khi dòng chất lỏng có lẫn mật độ hạt cao trong chất lỏng
• Sữa chữa, lắp đặt nhanh chóng, truyền dữ liệu lưu lượng trong điều kiện khắc nhiệt.

Ứng dụng FLUXUS F601/G601

• Ngành công nghiệp hóa chất
• Ngành công nghiệp cấp nước và xử lý nước thải
• Ngành công nghiệp dầu khí
• Hệ thống làm lạnh và điều hòa không khí
• Ngành công nghiệp hàng không

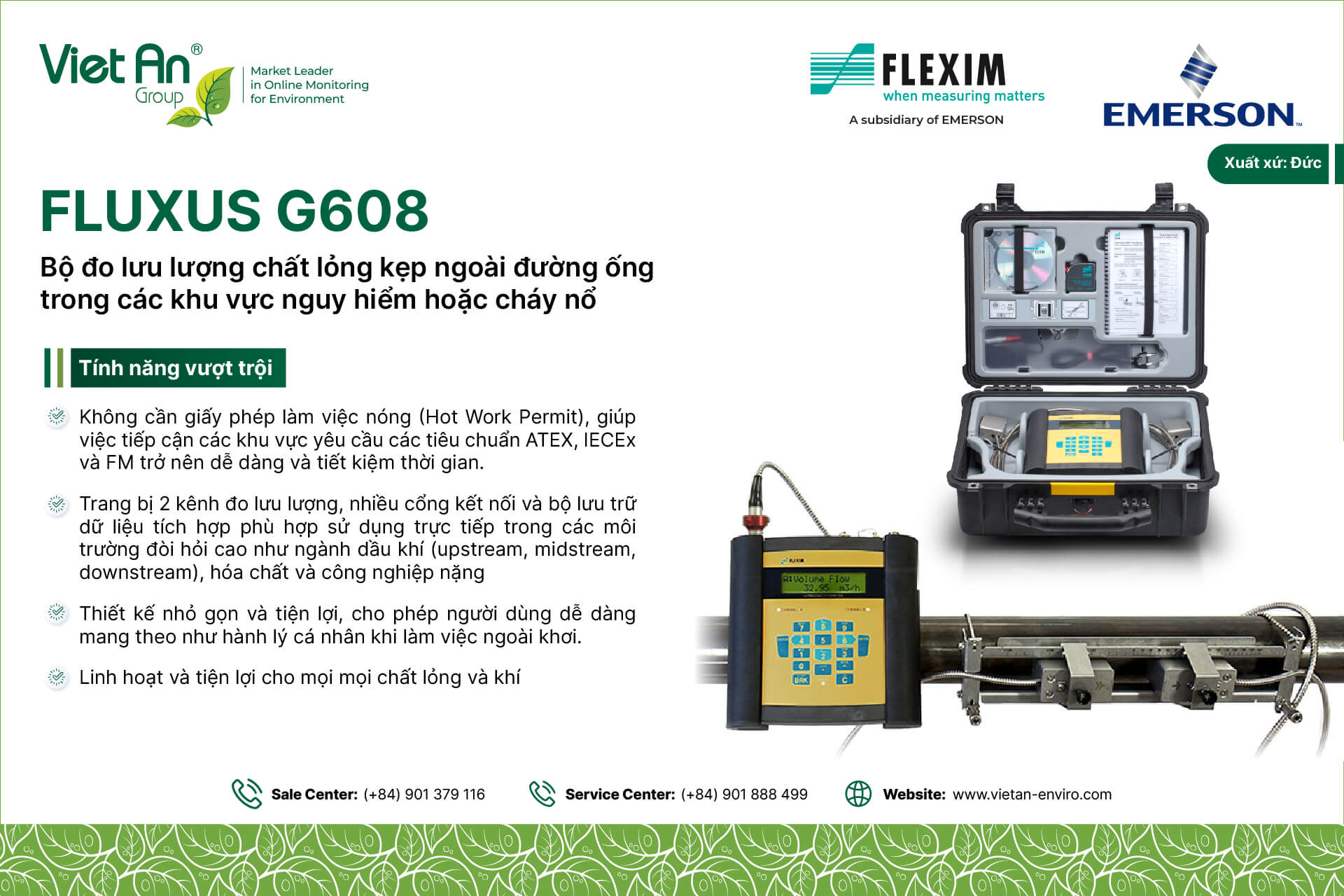

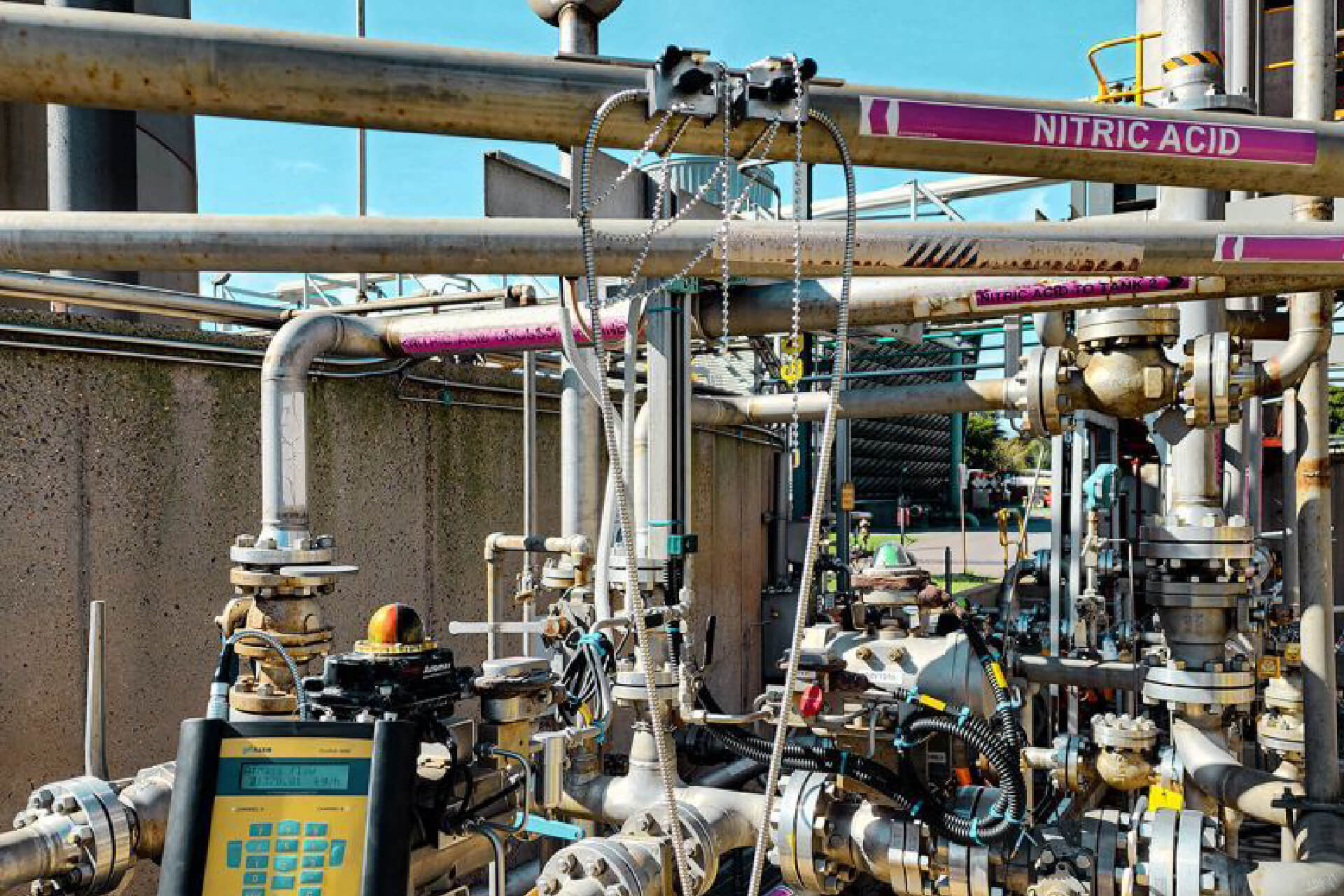

Fluxus G608

Fluxus G608 của Flexim là đồng hồ đo lưu lượng khí sử dụng nguyên lý siêu âm kẹp ngoài ứng dụng trong khu vực nguy hiểm. Fluxus G608 là dạng thiết bị cầm tay đo lưu lượng khí không can thiệt vào đường ống hiện hữu đường và dùng cho đường kính ống 6-1600mm.

Tính năng

• Đo lường dòng chảy hai chiều với tính linh động cao bằng phương pháp kẹp ngoài đường ống
• Độ chính xác cực kỳ cao với cả dòng chảy nhanh và chậm, ổn định ở nhiệt độ cao và điểm Zero
• Thiết kế bằng vỏ carbon chịu lực tốt.
• Chứng nhận theo tiêu chuẩn FM class I Div. 2
• Pin Li-Ion cung cấp cho việc đo lường hoạt động lên đến 14 giờ.
• Tự động nạp dữ liệu hiệu chuẩn, phát hiện đầu dò một cách nhanh chóng, dễ dàng cài đặt (ít hơn 5 phút), cung cấp các kết quả ổn định, chính xác và lâu dài.
• Bộ phận cảm biến hoạt động trong phạm vi rộng, với đường kính trong trong ống từ 10 – 6500mm và nhiệt độ chất lỏng từ -40 – 400 °C
• Vỏ bọc cảm biến theo tiêu chuẩn FM Class 1 Div. 2, chịu được môi trường thô và độ ẩm.
• Thiết kế mạnh mẽ, chống nước (IP67) dễ dạng vận chuyển với các phụ kiện gọn gàng thuật tiện.
• Sữa chữa, lắp đặt nhanh chóng, truyền dữ liệu lưu lượng trong điều kiện khắc nhiệt.

Ứng dụng

• Upstream (on- and offshore)
• Đường ống dẫn dầu và lọc dầu
• Hóa chất công nghiệp
• Ngành năng lượng (ví dụ HVAC, địa nhiệt, các nhà máy điện)

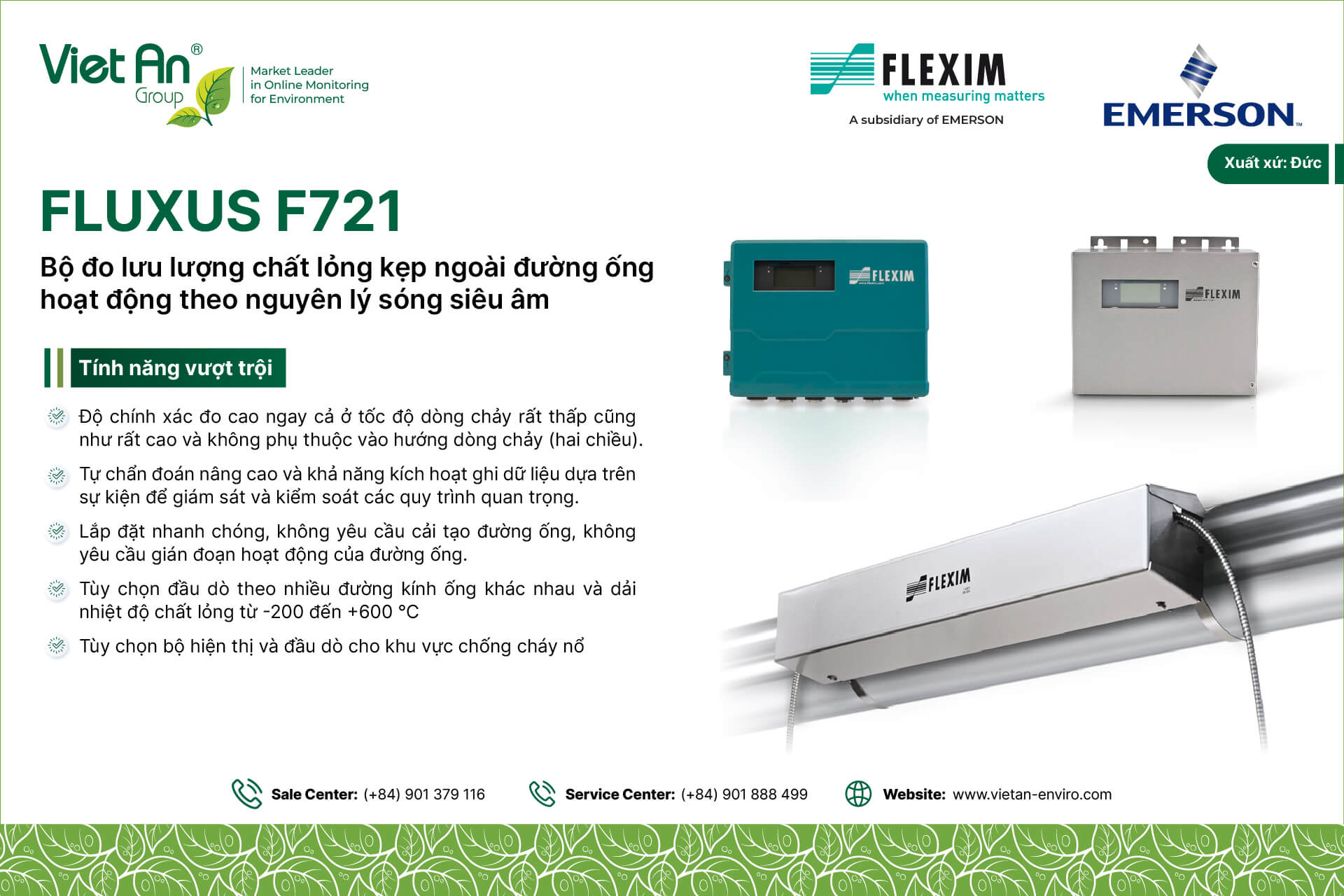

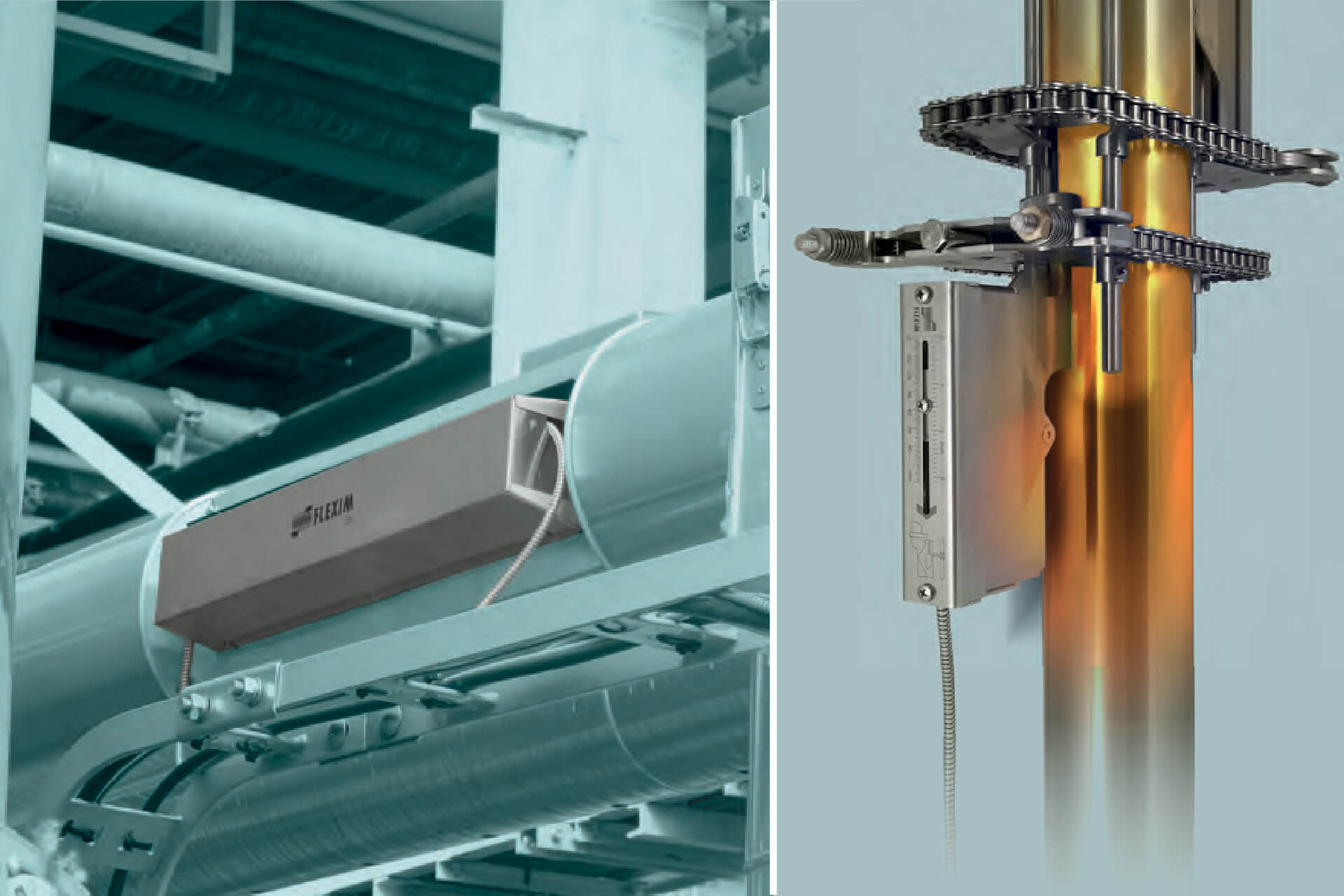

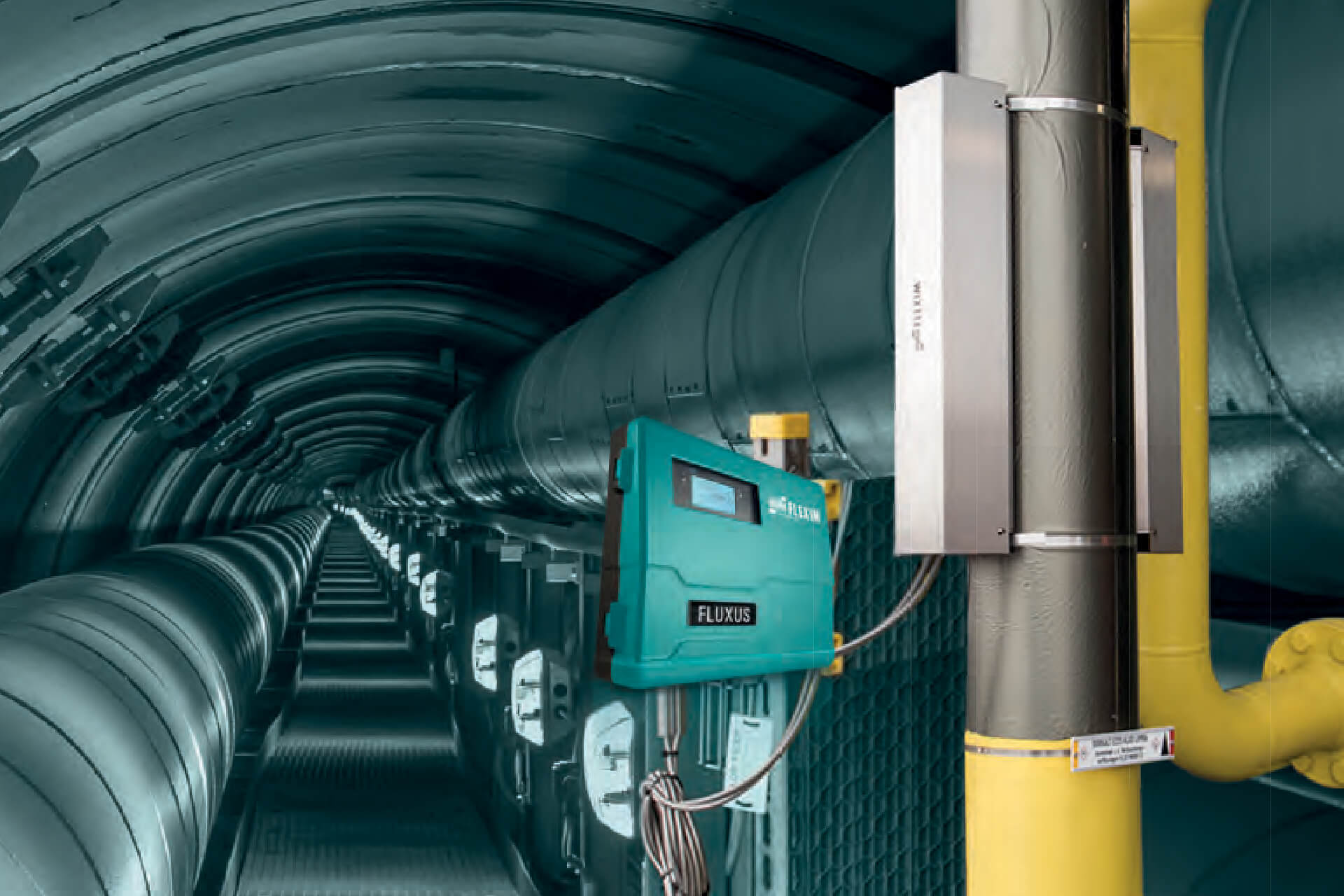

FLUXUS F721

FLUXUS F721 sử dụng phương pháp đo không xâm nhập, không cần cắt ống hoặc can thiệp vào hệ thống đường ống, giúp tiết kiệm chi phí lắp đặt và bảo trì.

Tính năng nổi bật FLUXUS F721

• Độ chính xác đo cao ngay cả ở tốc độ dòng chảy rất thấp cũng như rất cao và không phụ thuộc vào hướng dòng chảy (hai chiều)
• Tự chẩn đoán nâng cao và khả năng kích hoạt ghi dữ liệu dựa trên sự kiện để giám sát và kiểm soát các quy trình quan trọng
• Lắp đặt nhanh chóng, không yêu cầu cải tạo đường ống, không yêu cầu gián đoạn đường ống
• Bộ hiện thị và đầu dò được hiệu chuẩn riêng biệt giúp đảm bảo độ chính xác và tối ưu hóa hiệu suất trong hệ thống đo, tăng tính nhất quán đo lường.
• Tùy chọn đầu dò theo nhiều đường kính ống khác nhau và dải nhiệt độ chất lỏng từ -200 đến +600 °C
• Tùy chọn bộ hiện thị và đầu dò cho khu vực chống cháy nổ
• Ứng dụng trong nhiều lĩnh vực công việc như: Hóa dầu, O&G, công nghiệp dược phẩm, công nghiệp bán dẫn, công nghiệp chế tạo, quản lý năng lượng, ngành nước và nước thải, công nghiệp khai khoáng.

Ứng dụng của Flexim FLUXUS F721

LUXUS F721 là giải pháp đo lưu lượng chất lỏng lý tưởng cho nhiều ngành công nghiệp tại Việt Nam, từ sản xuất, năng lượng đến xử lý nước thải. Dưới đây là các ứng dụng chính của thiết bị:

1. Ngành công nghiệp dầu khí

• Đo lưu lượng hydrocarbon: FLUXUS F721 có thể đo chính xác lưu lượng các chất lỏng hydrocarbon trong các nhà máy chế biến dầu khí, đảm bảo tuân thủ các tiêu chuẩn công nghiệp như ASTM1250, GPA TP25, D4311 và ISO 91.

2. Ngành xử lý nước và nước thải

• Đo lưu lượng nước uống và nước thải: FLUXUS F721 WD, một biến thể của dòng F721, là giải pháp tối ưu cho các ứng dụng đo lưu lượng trong hệ thống cung cấp nước uống và xử lý nước thải. Thiết bị có thể đo tốc độ dòng chảy thấp tới 0.01 m/s, lý tưởng cho việc phát hiện rò rỉ và đo lưu lượng ban đêm.

3. Ngành sản xuất và chế biến

• Đo lường trong các quy trình sản xuất: FLUXUS F721 được sử dụng để giám sát lưu lượng chất lỏng trong các ngành công nghiệp hóa chất, thực phẩm và đồ uống, dược phẩm, đảm bảo kiểm soát chất lượng và tối ưu hóa quy trình.
• Đo lưu lượng thấp: Biến thể FLUXUS F721XLF chuyên đo lưu lượng cực thấp (xuống tới 6 L/h), phù hợp cho các ứng dụng đòi hỏi độ chính xác cao như sản xuất hóa chất đặc biệt.

4. Ngành năng lượng

• Quản lý lưu lượng trong nhà máy điện: Thiết bị hỗ trợ đo lưu lượng chất lỏng làm mát, dầu bôi trơn hoặc các chất lỏng khác trong các nhà máy nhiệt điện, thủy điện.

5. Các ứng dụng khác

• Giám sát môi trường: Đo lưu lượng trong các hệ thống xử lý nước thải công nghiệp hoặc giám sát dòng chảy trong các dự án bảo vệ môi trường.

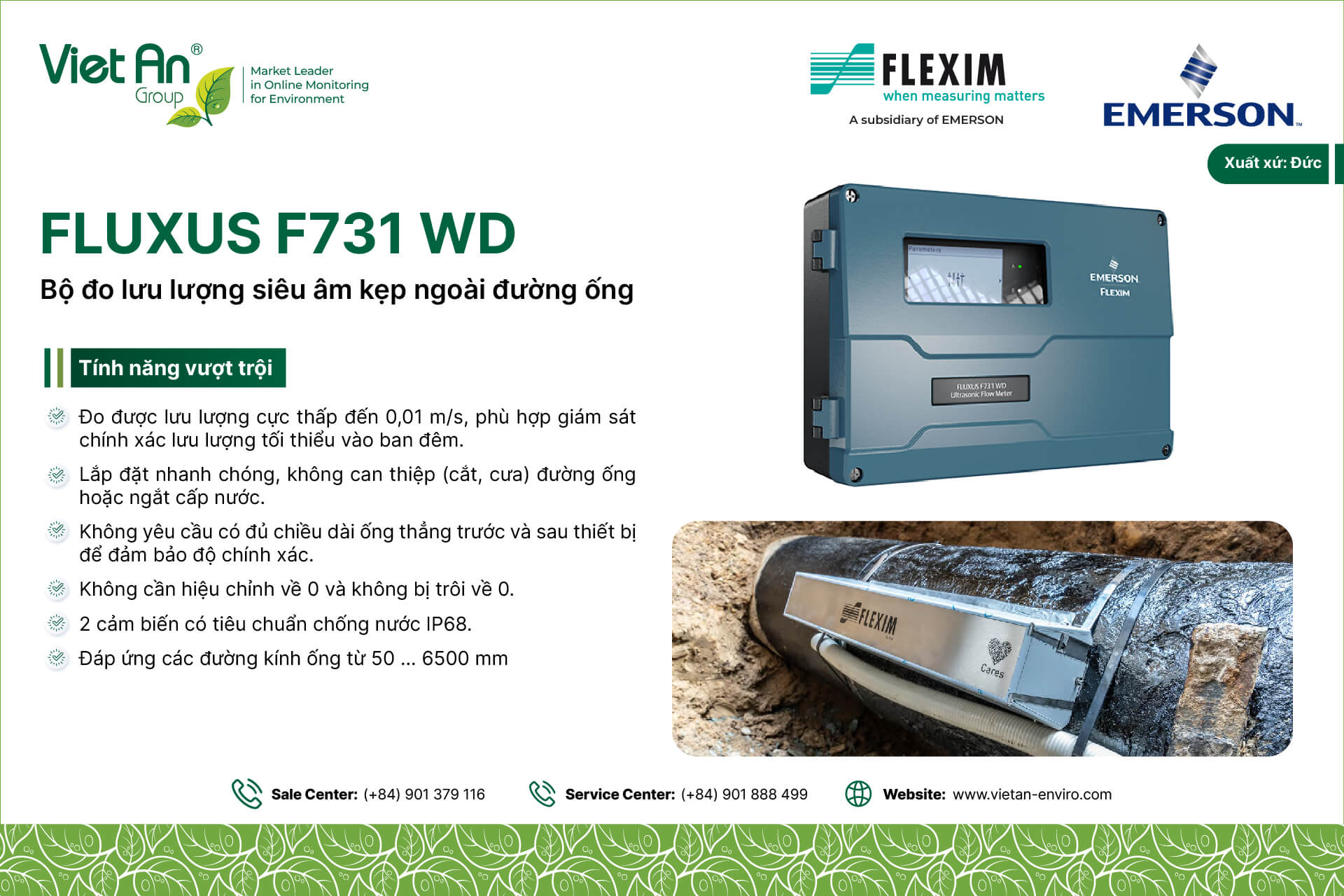

FLUXUS F731WD

Bộ đo lưu lượng siêu âm kẹp ngoài đường ống bê tông căng thép tròn (PCCP)

Đặc điểm nổi bật của FLUXUS F731 WD

• Đo được lưu lượng cực thấp đến 0,01 m/s, phù hợp giám sát chính xác lưu lượng tối thiểu vào ban đêm.
• Lắp đặt nhanh chóng, không can thiệp (cắt, cưa) đường ống hoặc ngắt cấp nước.
• Không yêu cầu có đủ chiều dài ống thẳng trước và sau thiết bị để đảm bảo độ chính xác.
• Không cần hiệu chỉnh về 0 và không bị trôi về 0.
• 2 cảm biến có tiêu chuẩn chống nước IP68.
• Đáp ứng các đường kính ống từ 50 … 6500 mm

2. Ứng dụng của Flexim FLUXUS F731 WD

Flexim FLUXUS F731 WD được thiết kế đặc biệt cho các ứng dụng trong ngành nước, bao gồm:

1. Đo lưu lượng nước sạch

• Quản lý mạng lưới cấp nước: Thiết bị hỗ trợ giám sát lưu lượng nước trong các hệ thống phân phối nước sạch, giúp tối ưu hóa việc cung cấp và phát hiện rò rỉ sớm.
• Đo lưu lượng ban đêm: Với khả năng đo dòng chảy thấp, FLUXUS F731 WD là công cụ lý tưởng để giám sát lưu lượng nước vào ban đêm, khi nhu cầu sử dụng giảm, giúp phát hiện các bất thường trong hệ thống.
• Lắp đặt trong môi trường khắc nghiệt: Nhờ lớp bảo vệ IP68, thiết bị phù hợp cho các điểm đo trong hầm, dưới lòng đất hoặc khu vực ngập nước.

2. Xử lý nước thải

• Giám sát lưu lượng nước thải: Thiết bị hỗ trợ đo lường chính xác lưu lượng nước thải trong các nhà máy xử lý, giúp đảm bảo tuân thủ các quy định về môi trường.
• Ứng dụng trong hệ thống phức tạp: Khả năng đo hai kênh và hỗ trợ đường ống lớn giúp FLUXUS F731 WD phù hợp với các hệ thống xử lý nước thải quy mô lớn.

3. Phát hiện rò rỉ và tối ưu hóa hệ thống

• Phát hiện rò rỉ: Độ nhạy cao của thiết bị cho phép phát hiện các rò rỉ nhỏ trong mạng lưới cấp nước, giảm thiểu lãng phí tài nguyên.
• Tối ưu hóa vận hành: Dữ liệu đo lường chính xác giúp các nhà quản lý hệ thống nước đưa ra quyết định tối ưu về bảo trì và nâng cấp cơ sở hạ tầng
