Gas Flow Monitor VCEM 5000/5100 là dòng thiết bị quan trắc đo lưu lượng khí mới nhất của hãng CODEL (Anh Quốc). Thiết bị này sử dụng hai máy dò hồng ngoại, được gắn trên ngăn xếp hoặc ống (thường cách nhau 1m) theo hướng của dòng khí. Nhờ có các vách ngăn mà duy trì được thời gian bảo trì và làm sạch (thường là 1 năm).
Ưu điểm vượt trội của gas flow monitor VCEM 5000/5100
- Không tiếp xúc trực tiếp với dòng khí nóng, bụi và aggressive gases
- Đo trực tiếp dòng khí có vận tốc lớn
- Không phải di chuyển thiết bị, chi phí bảo trì thấp và tính linh động cao
- Có thể hoạt động ở nhiệt độ khí vượt trên 1000oC
- Được trang bị đầy đủ với khả năng tự động điều chỉnh và kiểm tra dải đo từ thấp đến cao
VCEM5100 là một thiết bị độc lập và có thể dễ dàng tích hợp vào hệ thống quan trắc khí thải SmartCEM. Nó bao gồm một bộ hiển thị dữ liệu cho việc kiểm tra dữ liệu nội bộ.
VCEM5000 là một thiết bị đo lưu lượng khí thải liên tục chuyên sử dụng trong các hệ thống SmartCEM CODEL, nơi mà tất cả các phép đo đạc, phân tích đều thông qua một trạm kiểm soát (SCU). Điều này cho phép xuất dữ liệu để hệ thống SmartCEM CODEL nhập dữ liệu, hiển thị dữ liệu theo thời gian thực và ghi các dữ liệu cho các phép đo, phân tích, cuối cùng là lập các báo cáo theo quy định.
Nguyên lý đo lưu lượng khí của gas flow monitor VCEM 5000/5100
Thiết bị VCEM 5000/5100 sử dụng phương pháp tương tự như đo lưu lượng bằng sử dụng nhuộm hoặc đánh dấu phóng xạ. Vận tốc được xác định bằng việc xác định thời gian vẩn chuyển các chất đánh dấu giữa hai điểm đo khi mà khoảng cách giữa hai điểm đo đó đã biết. Thay vì phải tạo các hạt đánh dấu, thiết bị sử dụng trực tiếp dòng khí bất ổn tự nhiên để đánh dấu.
Nhiễu loạn dòng khí gây ra các biến động trong bức xạ hồng ngoại phát ra bởi dòng khí. Quá trình này thay đổi liên tục và được giám sát bởi hai cảm biến hồng ngoại gắn kết cách nhau 1m theo hướng dòng khí. Một thiết bị so sánh tương quan điện tử được sử dụng để so sáng liên tục hai tín hiệu cảm xác định thời gian trễ giữa hai điểm đo, từ đó xác định được vận tốc dòng khí.
Đặc điểm của VCEM 5000/5100
– Nguyên lý hoạt động: hồng ngoại Infrared correlation
– Gồm 2 bộ nhận/phát tín hiệu Transceiver Units với 10m cáp
– Bộ xử lý tín hiệu Signal Processor Unit, 2 Air Purges, kết nối mặt bích với ống khói
– Đơn vị đo: m/s, m3/s, Nm3/s, kg/s
– Bộ nhận tín hiệu: đo liên tục với Lithium tantalate pyroelectric
– Độ chính xác: +/- 2% giá trị đo
– Thời gian đáp ứng: 10 giây
– Cân chỉnh Calibration: tích hợp Auto zero và auto span theo chuẩn US EPA
– Nhiệt độ ống khói: 70°C~1,000°C
– Thân sensor: làm bằng nhôm phủ Epoxy chống ăn mòn với cấp bảo vệ IP66
– Cơ chế làm sạch: bằng khí nén Compressed air, 1 litre/sec @ 2bar maximum
– Kết nối với tủ điểu khiển của mục số 1
– Mã đặt hàng: VCEM 5000/5100 Gas Flow Monitor
– Manufacturer/Original: CODEL – Anh Quốc

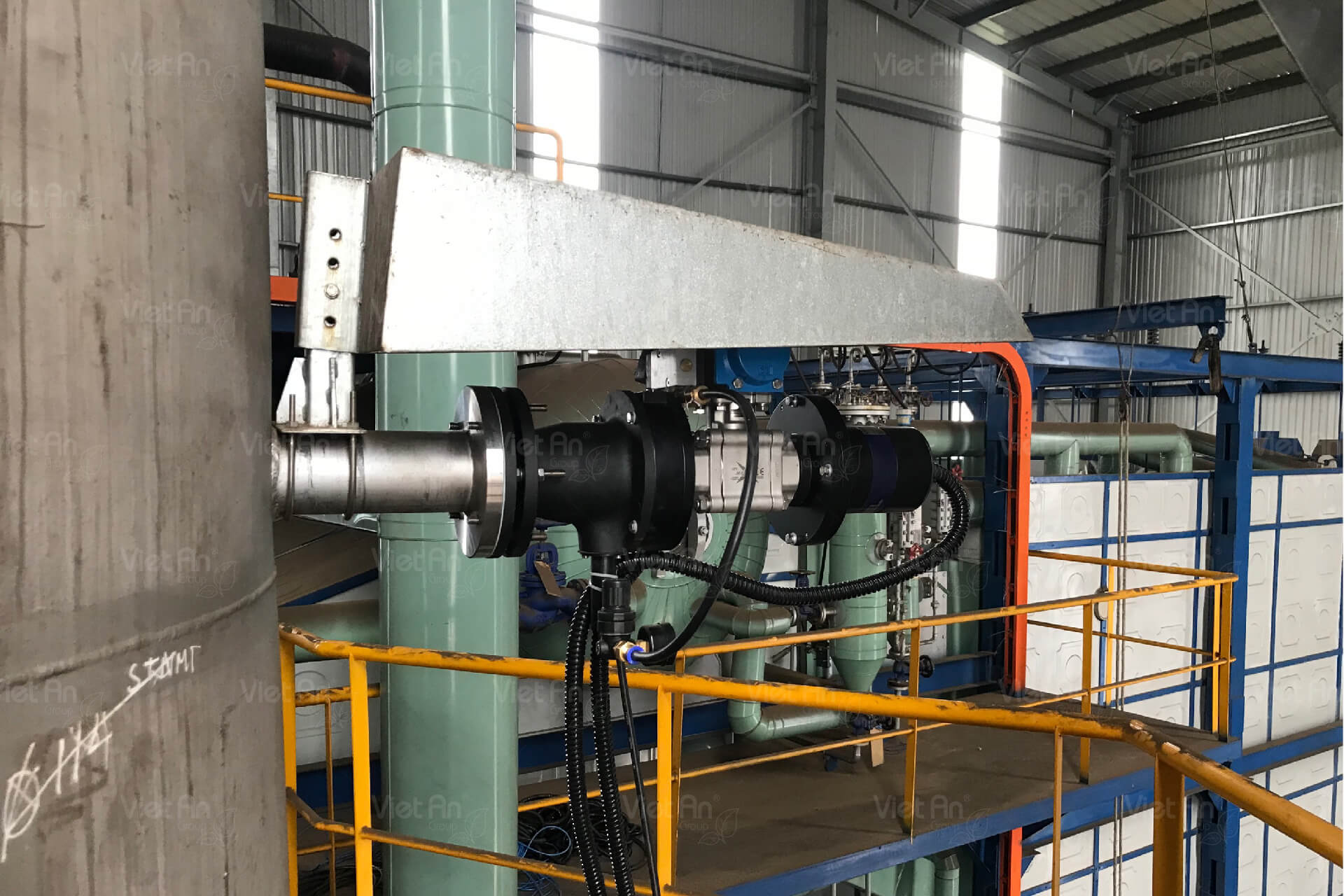

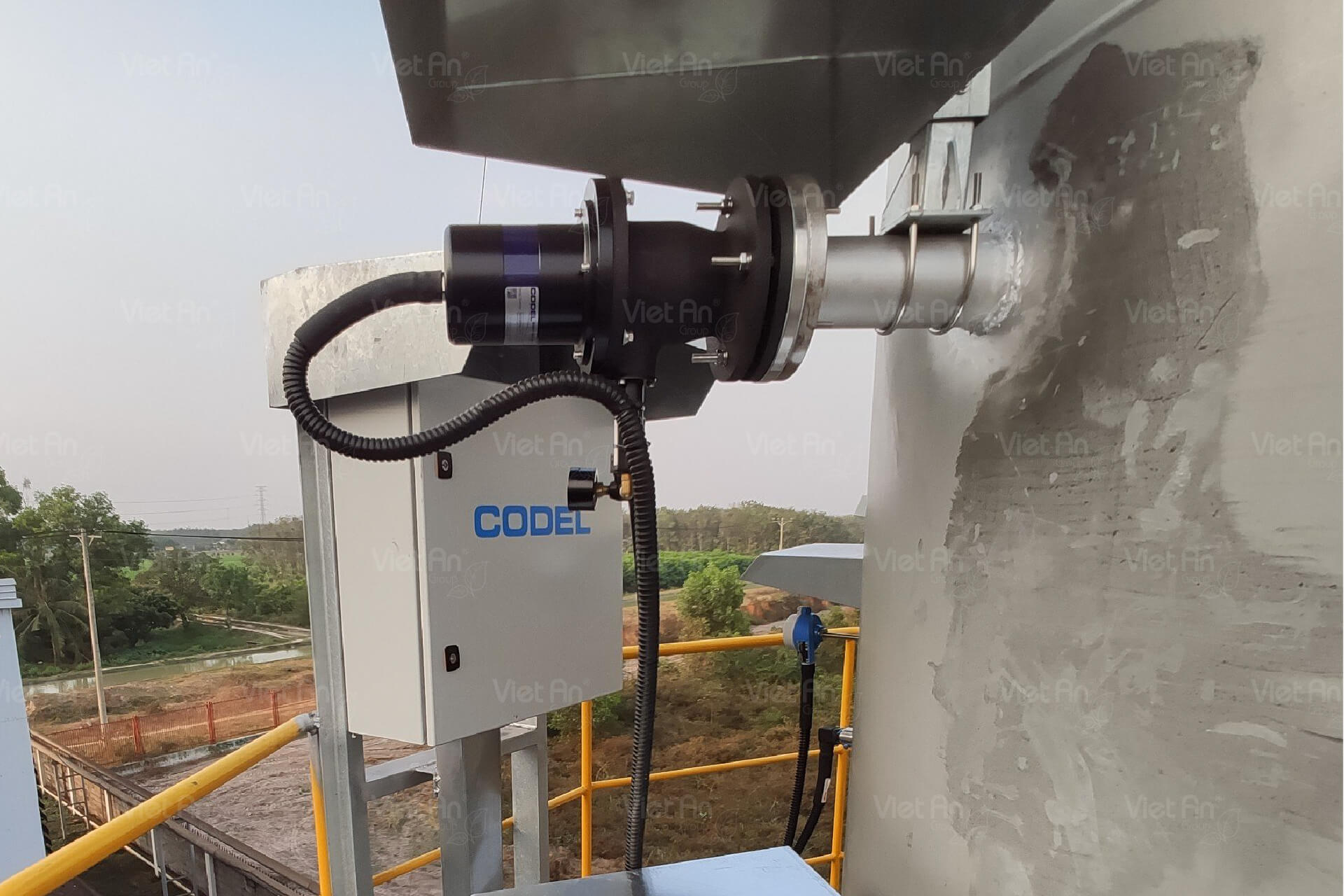

Một số hình ảnh của thiết bị đo lưu lượng khí thải VCEM 5000/5100
