iMisff 2101 DW - Drinking Water monitoring solution to support the process of monitoring and managing water quality, ensuring water quality always meets prescribed standards before being supplied to people for use.
Giải pháp giám sát chất lượng nước sạch thông minh trên mạng lưới - iMisff2101
BrochureWhy is iMisff 2101 different?
All equipment is pre-installed by Viet An and integrated into a single monitoring cabinet.
When delivered to the customer, the monitoring cabinet can be used immediately without calibrating each device.
Measurement results will be continuously transmitted to the customer's central control room via the IoT Platform - iLotusLand. Goods through IoT Platform - iLotusLand.
Monitoring parameters
Standard: Clo, pH, turbidity, conductivity.
Extend: Salinity, temperature, water pressure.
Primary devices
Giám sát chất lượng nước sạch trên mạng lưới là gì?
Để giám sát được chất lượng nước sao cho phù hợp với yêu cầu về các chỉ tiêu chất lượng nước sinh hoạt được quy định trong QCVN 01:2018/BYT. Bài viết dưới dây của Việt An sẽ giúp bạn hiểu rõ thêm về vấn đề này.
Hiện nay yêu cầu về các chỉ tiêu chất lượng nước sinh hoạt được quy định rõ trong QCVN 01:2018/BYT quy chuẩn quốc gia về chất lượng nước sạch sử dụng cho mục đích sinh hoạt. Tùy theo chất lượng nguồn nước, các đơn vị cấp nước đã đầu tư công nghệ xử lý phù hợp đáp ứng QCVN 01:2018/BYT.
Nhằm nâng cao hơn nữa về giám sát chất lượng nước trước khi phân phối và truyền tải tới người dân (nơi tiêu thụ), cũng như kiểm soát tối ưu hóa quá trình xử lý, nhiều đơn vị đã và đang ứng dụng khoa học công nghệ trong việc giám sát các chỉ tiêu chất lượng nước online. Trong đó, có ba chỉ tiêu phổ biến và quan trọng thường được giám sát online là độ đục, pH, clo dư.
Why is it necessary to monitor clean water quality on the network?
Chất lượng nước sạch sinh hoạt sẽ ảnh hưởng trực tiếp đến sức khỏe và tính mạng của người dân sử dụng.
From there, it is necessary for clean water business and distribution units to invest in technology systems to enhance online monitoring capabilities and provide immediate warnings when problems with the quality of the water they supply occur.
Giải pháp giám sát chất lượng nước sạch trên mạng lưới iMisff2101
is a water quality monitoring system for daily life and drinking purposes installed on the water supply network, and at the same time supports water supply plants to proactively monitor and fix problems related to the treatment and Transmission of clean water in urban and residential areas.
iMisff 2101 DW được thiết kế và phát triển bởi Việt An
- Compact device
- Reasonable investment costs
- The equipment operates with high reliability and accuracy
- The system is designed to be flexible, meeting each customer's actual requirements
- Easily set up and monitor data through control screens
- All devices are integrated and installed into a single monitoring station
- Access remote monitoring via iLotusLand Platform
- The management software is extremely user-friendly, making tracking and monitoring easier
- Low maintenance and service costs
Viet An is an authorized Swan dealer in Vietnam.
Overview - iMisff 2101 DW - Gird
Power Supply
~220 VAC, 50 Hz from existing mains power
Dimension (W x H x D)
1050 x1400 x 500 mm | 900 x1500 x 650 mm (option)
Material & Color
Powder coated steel, Ral 6024 color
Sample temperature
5 … 45oC
Operating capacity
14 W
Overview - iMisff 2101 DW - Solar
Power Supply
VDC from solar system
Solar pillar Dimension
OD 90mm, hight 2400mm
Material
Hot dip galvanized steel
Pillar thickness
2.0 mm
Dimension (W x H x D)
1050 x1400 x 500 mm | 900 x1500 x 650 mm (option)
Material & Color
Powder coated steel, Ral 6024 color
Sample temperature
5 … 45oC
Operating capacity
14 W
Monitoring parameters
Standard:
Clo, pH, turbidity, conductivity.
Extend:
Salinity, temperature, water pressure.
Clo sensor
Origin
Switzerland
Measuring principle
The amperometric reference electrode (no membrane electrodes and electrolyte solutions, no chemicals)
Measuring Range
0.00 - 5.00 ppm (mg/l) or wider range
Accurary
±0.01 ppm within the measuring range of 0.00 - 1.00 ppm
Accurary
±0.06 ppm within the measuring range of 1.00 - 3.00 ppm
Accurary
±0.2 ppm within the measuring range of 3.00 - 5.00 ppm (or larger measuring range)
Function
Combine with pH sensor to automatically compensate pH.
pH sensor
Measuring principle
Potentiometry
Measuring Range
2 - 12 pH or wider range
Resolution
0.01 pH
Chlorine & pH sensor controller and display
Display
LCD display screen, with backlight
Measurement Unit
Compatible with each type of connection probe
Input
At least 02 connection inputs compatible with each probe's criteria
Output
4 - 20mA
Communication
RS485 connections
Storage
Event log, alarm log, and calibration history
Safety features
No data loss after power failure
The case protects the display unit
Aluminum
Display unit protection level
IP 66 / NEMA 4X
Power Supply
100 - 240 VAC (± 10%), 50/60 Hz (±5%) or10 - 36 VDC

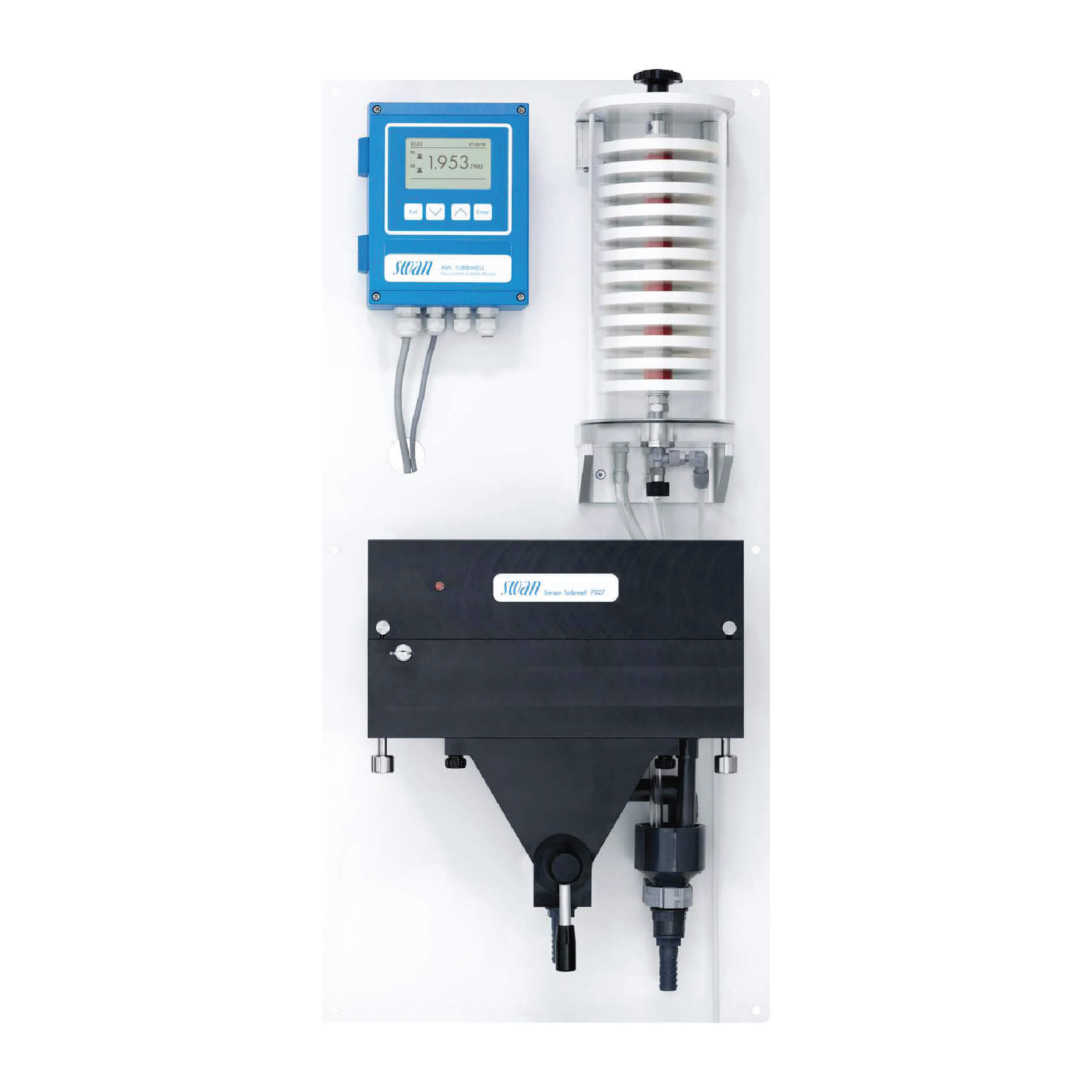

Turbidity sensor
Measuring principle
Measure scattered light in the sample (no direct contact with sample water, no fouling on the optical surface)
Measuring Range
or wider range
Accurary
± (0.01 + 2% measurement value)
Precision
± (0.003 NTU + 1% measurement value)
Light source
Infrared LEDs
Cleaning mode
No cleaning required
Turbidity sensor display and control unit
Display
LCD display screen, with backlight
Measurement Unit
NTU / FNU
Input
The connection input is compatible with each probe's criteria
Output
4 - 20mA
Communication
RS485 connections
Storage
Event log, alarm log, and calibration history
Safety features
No data loss after power failure
The case protects the display unit
Aluminium
Display unit protection level
IP 66 / NEMA 4X
Power Supply
100 - 240 VAC (± 10%), 50/60 Hz (±5%) or10 - 36 VDC
Display language
English, German, French, Spanish, Italian & Turkish
Conductivity sensor
Measuring principle
Conductometry 4 wire
Measuring Range
0.1 µS/cm - 100 mS/cm
Measuring range and resolution
0.10 - 9.99 µS/cm, 0.01 µS/cm
10.0 - 99.9 µS/cm, 0.1 µS/cm
100 - 999 µS/cm, 1 µS/cm
1.00 - 9.99 mS/cm, 0.01 mS/cm
10.0 - 29.9 mS/cm, 0.1 mS/cm
30 - 100 mS/cm, 1 mS/cm
Accurary
± 0.5% measurement value
Features
Automatically converts the scale and compensates for temperature.
Conductivity sensor display and control unit
Display
LCD display screen, with backlight
Measurement Unit
µS/cm
Input
The connection input is compatible with each probe's criteria
Output
4 - 20mA
Communication
RS485 connections
Storage
Event log, alarm log, and calibration history
Safety features
No data loss after power failure
The case protects the display unit
Aluminum
Display unit protection level
IP 66 / NEMA 4X
Power Supply
100 - 240 VAC (± 10%), 50/60 Hz (±5%) or 10 - 36 VDC
Display language
English, German, French, Spanish, Italian & Turkish
Typical Projects
Projects

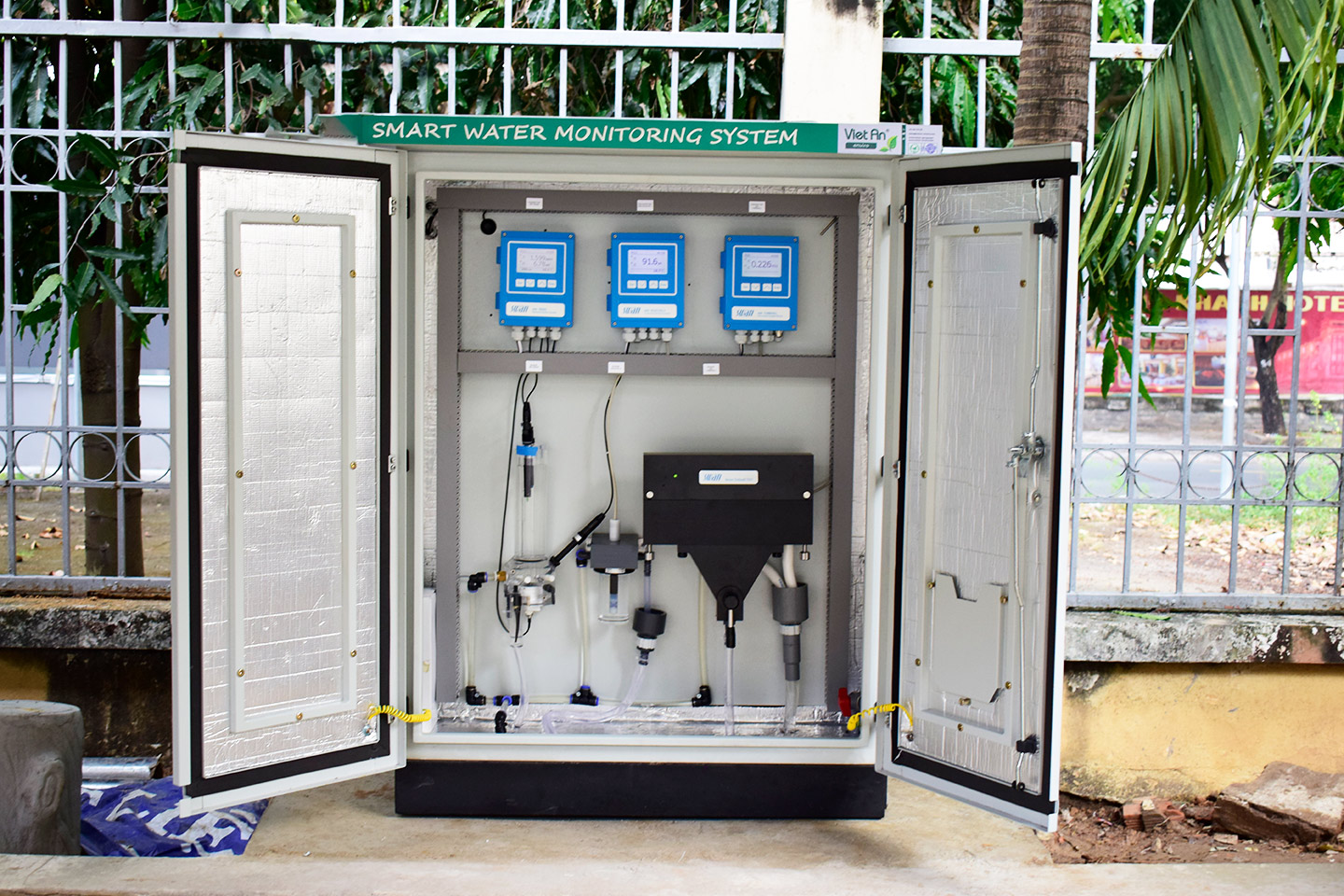

Hoàn thành trạm quan trắc chất lượng nước trong 24 giờ
Viet An has completed the installation project Trạm quan trắc chất lượng nước chỉ trong vòng chưa tới 24 giờ.
Với 11 năm hoạt động trong ngành, Việt An đã nhận được sự tin tưởng để lắp đặt Trạm quan trắc chất lượng nước tại đây. Việt An đã hoàn thành, bàn giao đi vào sử dụng và hướng dẫn sử dụng cho khách hàng.
Why is it necessary to monitor clean water quality on the network?
Chất lượng nước sạch sinh hoạt sẽ ảnh hưởng trực tiếp đến sức khỏe và tính mạng của người dân sử dụng.
Từ đó đặt ra cho các đơn vị kinh doanh và phân phối nước sạch phải đầu tư những hệ thống công nghệ để tăng cường khả năng giám sát online, cảnh báo tức thì khi có sự cố về chất lượng nước mà mình cung cấp xảy ra.
iMisff 2101 DW - Drinking Water monitoring solution is a water quality monitoring system for daily life and drinking purposes installed on the water supply network, and at the same time supports water supply plants to proactively monitor and fix problems related to the treatment and Transmission of clean water in urban and residential areas.
Viet An is an authorized Swan in Vietnam.
